一、編制依據：
（一） 設計文件及有關資料：設計圖紙、總說明；
（二） 現行規范、規程：
1.《火災自動報警系統施工及驗收規范》GB50166-92
2.《自動噴水滅火系統工程施工及驗收規范》GB50261-2005
3.《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
4.《施工現場臨時用電安全技術規范》 JGJ46-2005；
二、方案編制原則：
1、嚴格遵守國家現行規范規程
2、合理安排施工程序和順序：
消防工程施工有其自身的客觀規律， 按照反映這種規律的程序組織施工，能夠保證各項施工活動相互促進、緊密銜接，避免不必要的重復工作，加快施工進度，縮短工期；
1、用流水作業法安排施工進度計劃，采用流水作業組織施工，保證施工的連續性、均衡性和有節奏地進行、合理地使用人力、物力和財力，為快、省、安全地完成施工任務；
2、貫徹多層次技術結構的技術政策，因時因地制宜地促進技術進步。同時積極采用新材料、新工藝、新設備、新技術；
3、從實際出發，做好人力、物力的綜合平衡，組織均衡施工；
4、盡量利用當地資源，合理安排運輸、裝卸與儲存作業，精心進行規劃布置，節約施工用地，防止施工事故，做到文明施工。
三、工程概況：
本項目地處山東淄博市,位于柳泉路和共青團西路交叉路口,總建筑面積為6140.00㎡,為商業用途確定。本工程地下室部分耐火等級為一級;商業部分為高層建筑,耐火等級為一級;塔樓為一類高層公共建筑,耐火等級為一級；商業及汽車庫內設有自動噴淋滅火系統。
室內消防：
1）.消火栓給水滅火系統：
系統為常高壓供水系統由市政給水管網直接供給。
消防箱的配備及要求：室內消火栓口徑DN65,直流水槍d19,襯膠消防水龍帶DN65,消防水龍帶長度L=25m,消防箱箱體材料為鋁合金。
消火栓管道：當工作壓力等于或小于1.2MPa時, 采用普通內外熱鍍鋅鋼管;當工作壓力大于1.2MPa時,采用內外熱鍍鋅鋼管接加厚鋼管或內外熱鍍鋅無縫鋼管,管徑小于或等于DN100時采用絲扣連接,管徑大于DN100時采用卡箍、法蘭連接。
室內消火栓按04S202安裝,栓口離地面高度為1.10m。
消防水泵接合器按99S203和99(03)S203安裝。
2).自動噴水滅火系統：
系統概況：
本工程在地下室設濕式自動噴水滅火系統。地下室商鋪中危Ⅱ級
系統為臨時高壓系統。因市政壓力能滿足系統最不利點處噴頭的最低工作壓力和噴水強度，火災前期由市政給水管供水。之后由設在地下室泵房的噴水泵供水。泵房設置2臺噴淋泵（一用一備），報警閥前設環狀管網，設置不少于三套水泵接合器。
系統控制：
平時水壓由市給水管網壓力維持，火災時，噴頭動作，水流通過水流指示器時，漿片動作并向消防中心顯示著火災區域位置，同時報警閥處的壓力開關動作自動啟動噴淋水泵，向消防中心報警，并敲響水力警鈴，噴水泵設就地啟、停裝置。高位消防水箱及消防水池警戒水位時報警，低水位時停泵并報警。
管材和接口：
當工作壓力等于或小于1.2MPa時, 采用普通內外熱鍍鋅鋼管;當工作壓力大于1.2MPa時,采用內外熱鍍鋅鋼管接加厚鋼管或內外熱鍍鋅無縫鋼管,管徑小于或等于DN100時采用絲扣連接,管徑大于DN100時采用卡箍、法蘭連接。當噴頭為60°錐管螺紋（NT）時,宜采用熱鍍鋅鋼管。
噴頭選用:
噴頭選用閉式玻璃球噴頭，流量系數K=80，噴頭動作溫度均為68℃，均采用吊頂型噴頭，朝下安裝。
噴頭布置：
除設計圖紙的具體要求外，可參照如下原則安裝
1、除吊頂型噴頭及吊頂下安裝的碰頭外，直立型、下垂型標準噴頭，其濺水盤與頂板的距離不應小于75mm,且不宜大于150～550mm。
2、裝設通透性吊頂的場所，噴頭應布置在頂板下。
3、當梁、風管、排水管、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭。
4、凈空高度大于800mm的悶頂和技術夾層內有可燃物時，應設噴頭。
3).火災自動報警及消防聯動
本工程采用兩線總線制火災報警控制器一臺,從而實現火災自動報警及消防設備的自動控制。
火災平面圖中火警模塊接線端子箱：單輸入單輸出模塊的出現單輸入單導線為4根，雙輸入雙輸出模塊的出線導線為8根，其余為2根。
各系統導線均穿PVC管暗敷或敷設于封閉金屬線槽內。
線路明敷含在吊頂內明敷時，導線應穿金屬管或金屬線槽敷設。金屬管或非耐火大型金屬線槽表面應刷防火涂料。
煙、溫、探測器吸頂安裝，位置與燈具、水噴頭、吸頂揚聲器、空調風口、梁的影響等因素綜合考慮，可做適當調整，但應符合規范要求，地上部分均按有吊頂考慮。
手動火災報警按鈕明裝距地1.4米；警鈴、掛墻式揚聲器明裝距地2.4米；探測器室外燈在房門上或房門旁距地2.0米。各模塊集中或相對集中裝于模塊箱內，模塊箱明裝，底邊距地2.0米。消防專用電話分機插座，電話插孔墻上安裝，距地1.4米。
報警控制器采用雙電源供電，火災報警系統的控制模塊，警鈴所需的24V直流電源由火災報警控制設備供給。
消防控制模塊輸出點不宜接入電壓高于24V的有電源控制回路,這是可在控制模塊和設備之間加裝中間繼電器箱進行轉接,中間繼電器箱由消防設備供應商成套提供。
任一個消火栓按鈕動作，一對接點直接啟動消火栓泵，并接受反饋信號，點亮消火栓的起泵指示燈。

四、施工部署及質量要求：
1)、施工準備
１、根據圖紙設計的消火栓系統、噴淋系統的施工圖紙火災自動報警系統及聯動控制弱電施工圖，結合有關消防規范對圖紙進行自審、熟悉，使施工人員充分地了解和掌握設計圖紙的設計意圖和技術特點，以及設計圖紙與其各組成部分之間有無矛盾、錯誤。施工時必須認真核對圖紙，密切配合土建及其他專業進行施工，確保準確無誤。
2、配備工程需要的各主要機具類型數量和進場時間，對固定的機具要進行就位，接電源、保養和調試等工作。
    3、材料的加工和訂貨，依據圖紙提供的數據，訂貨采購選用經業主提供廠家的各種規格管材、設備等，預制加工所需的支吊架及配件等，使其滿足施工的要求。
   2)、主要施工工序及安裝施工方法
    ⒈火災自動報警、聯動控制、消防自動廣播、消防對講電話系統

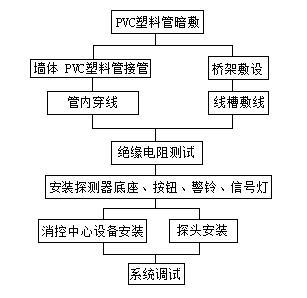

⑴、 施工順序： ⑵、施工方法及技術要求：所用阻燃型（PVC）塑料管，其材質均能應具有阻燃、耐沖擊性能，其氧指數不應低于27%的阻燃指標，并應有檢定檢驗報告單和產品出廠合格證。阻燃型塑料管，其外壁應有間距不大于1m的連續阻燃標記和制造廠廠標，管里外應光滑，無凸棱、凹陷、針孔、氣泡；內外徑尺寸應符合國家統一標準，管壁厚度應均勻一致。所用阻燃型塑料管附件及暗配阻燃型塑料制品，如接線盒、管箍頭，必須使用配套的阻燃型塑料制品，接線盒，均應外觀整齊，開孔齊全，無劈裂損壞等現象。
管路連接應使用套箍連接（包括端接頭接管）。用小刷子沾配套供應的塑料管粘接劑，均勻涂抹在管外壁上，將管子插入套箍；管口應到位。粘接劑性能要求粘接后1min內不移位，粘性保持時間長，并具有防水性。管路垂直或水平敷設時，每隔1m距離應有一個固定點，在彎曲部位主尖以圓弧中心點為始點距兩端300～500mm處各加一個固定點。管進盒、箱，一管一孔，先接端接頭然后用內鎖母固定在盒、箱上，在管孔上用頂帽型護口堵好管口，最后用泡沫塑料塊堵好盒子口。
抹灰及地面工程結束后，在管內或線槽內布線，穿線前應將管內或線槽內的污水雜物清除干凈，放線前應對導線的規格、型號進行核對，管內穿線應檢查護口是否齊全，對不同極性的電線顏色按規范要求加以區分。不同電壓等級，不同電流類別線路不應在同一管內或同一槽孔內，線接頭只能在接線盒上，根據吊頂高度和現澆板底平的凈空高度，預留導線長度，并穿金屬軟管保護，絕緣電阻值不應小于20MΩ。
布線結束對導線進行絕緣測試，阻值應符合規范要求，編號并做好測試記錄。在土建及內裝修結束后，按圖紙位置安裝探測器底座至梁、墻邊等距離不應小于0.5米，周圍0.5米內不應有遮擋物，至送風口距離不小于1.5米，探測器應水平安裝，傾斜度不應大于45°。   手動報警按鈕安裝高度距地1.5米，線路應按要求進行接線，所有設備安裝應考慮裝飾效果，不影響美觀。消防控制中心報警器落地安裝時，其底宜高出地坪0.1－0.2米，控制器的主電源引入線應直接與消防電源連接，嚴禁用電源插頭。控制器的接地應牢固，有明顯標志。系統安裝結束后由一組有經驗的專業技術人員進場，對整個系統按照規范進行調試，對報警主機要求測試如下功能：
    ①火災報警自檢功能；
    ②消音、復位功能；
    ③故障報警功能；
    ④火災優先功能；
    ⑤報警記憶功能；
    ⑥電源自動轉換和備用電源的自動充電功能；
⑦備用電源的欠壓和過壓報警功能。
主機調試完畢后，按各系統干線安裝探頭，要求逐個測試電壓，電壓正常方可裝上。
采用專用的檢查儀器對探測器逐個進行加煙或加溫試驗，其動作應準確無誤。
     ⑶、質量要求：
    Ａ．管道連接緊密、管口光滑、護口齊全、管子彎曲處無明顯折皺，盒、箱設置正確、固定可靠、管子入合、箱處順直。
    Ｂ．穿過變形縫處有補償裝置，穿過建筑物和設備基礎處加保護套管。
    Ｃ．絕緣電阻值不小于20ＭΩ，接地（接零）線截面選用正確，連接牢固緊密。
    Ｄ．感煙、感溫等探測器安裝時必須達到盒口周邊無破損，探測器接線正確，外觀無損傷和無漿活污染，牢固可靠。并采取防塵和防潮措施。
    Ｅ．消防控制設備的布置應符合下列要求：⑴單列布置時，盤前操作距離不應小于2m；⑵在值班人員經常工作的一面，控制盤至墻的距離不應小于3m；⑶盤后維修距離不應小于1m；⑷控制盤排列長度大于4m時，控制盤兩端應設置寬度不小于1m的通道。
    Ｆ．探測器的安裝傾斜角不能大于45°，大于45°時應采取措施使探測器成水平安裝；活動地板下的探測器應做獨立支架固定，不允許直接安裝在活動地板下面或倒置安裝在基礎地面上；安裝在輕鋼龍骨吊頂或活動式（插板式）吊頂下面的探測器盒必須與頂板固定好，再安裝探測器。
    Ｇ．端子箱內各回路電線排列整齊，線號清楚，導線綁扎成束，端子號相互對應，字跡清晰。
    Ｈ．消防控制室內柜（盤）接地電阻值應符合下列要求：工作接地采用聯合接地，接地電阻值應小于1Ω；應用專用接地干線由消防控制室引至接地體。專用接地干線應用銅芯絕緣導線或電纜，其線芯截面積為25mm2；由消防控制室接地極引至各消防設備的接地線應選用銅芯絕緣軟線，其線芯截面積為6mm2；各地線壓接應牢固可靠，并有防松墊圈；各路導線接頭正確牢固，編號清晰，綁扎成束。
    Ｉ、安裝探測器及手動報警器時應注意保持吊頂、墻面的整潔。安裝后應采取防塵和防潮措施，配有專用防塵罩的應及時裝上，具有探測器防護蓋的應在調試前上好，調試時再擰裝探頭。柜（盤）除采用防塵和防潮等措施外，最好及時將房門上鎖，以防止設備損壞和丟失。
3)、自動噴淋滅火系統、室內消火栓系統
認真熟悉圖紙，測量尺寸，預制加工，核對有關專業圖紙，查看各種管道的坐標，標高是否有交叉，或排列位置不當，及時與設計人員及甲方技術負責人研究解決，檢查管件、管材、閥門、設備及組件等是否符合設計要求和質量標準。
3.1施工順序

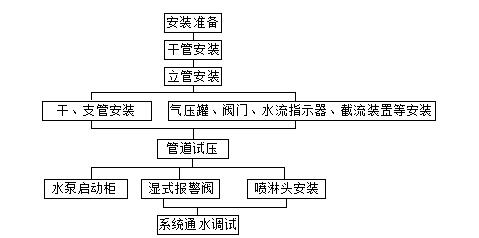

⑴、噴淋系統施工順序：

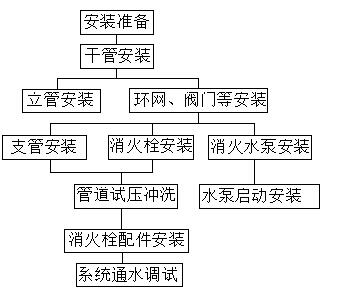

⑵、消火栓系統施工順序：

3.2施工辦法及技術要求：
 進場的材料，檢驗其規格、型號、尺寸、質量是否符合設計圖紙要求。
3.2.1室內消防系統的鋼材、管材、各類閥件及附屬制品零配件等，應有出廠證書及產品合格證書并附帶公安消防部門的檢驗認可證書。進入現場后，安裝使用前做檢查、驗證工作，必須符合有關規范、部頒標準及消防監督部門的規定和要求。
3.2.2消火栓箱體的規格類型應符合設計要求，箱體表面平整、光潔。金屬箱體無銹蝕、劃傷、箱門開啟靈活。箱體方正，箱內配件齊全，栓閥外形規矩、無裂紋，啟閉靈活，關閉嚴密，密封填料完好，有產品出廠合格證。
3.3消火栓配管及箱體安裝
室內消火栓安裝：按設計圖紙，明裝、暗裝或半暗裝。暗裝或半暗裝在防火墻上的消火栓，其背面用不小于60mm的鋼絲網水泥砂漿或厚度不小于6mm的鋼板封堵。
消火栓的安裝應嚴格按規范中的有關規定安裝，栓口應朝外，閥門中心距地面為1.1m，閥門距箱側面為140mm，距箱后內表面為100mm，水龍帶應根據箱內掛釘或水龍帶盤上。
管道穿墻壁或樓板時設金屬或塑料套管，穿樓板套管：頂部高出裝飾地面20mm,廚衛內套管:頂部高出裝飾地面50mm,穿樓板、穿墻套管縫隙之間應用阻燃密實材料和防水油膏填實。穿越鋼筋混凝土水池（箱）地下室構筑物外墻屋面板設防水套管,做法詳見02S404;穿越防火墻、不同防火分區樓板時設防水套管，做法詳見02S404，管道與套管之間縫隙采用不燃燒材料填塞密實；穿越結構伸縮縫、抗震縫、沉降縫時，墻體兩側采取柔性連接（如選用金屬波紋管）。
管道采用法蘭連接時，檢查法蘭端面是否干凈，采用3～5mm的橡膠墊片，法蘭螺栓的規格應符合規定。緊固螺栓應先收緊最不利點，然后依次對稱緊固。法蘭接口應安裝在易拆裝的位置。
管道在安裝前應清除接口處的浮銹，污垢及油脂。
管道變徑采用異徑管，噴頭與管網連接時采用異徑管件，不得采用補心。
每段供水干管或配水管上應設一個防晃支架，管道過長或改變方向需增設，但管徑小于等于DN150時可不設
系統中直徑等于或大于DN100mm的管道,分段采用法蘭或溝槽連接式連接件(卡箍)連接。凈空高度大于8m的場所內，立管上應有法蘭或卡箍連接。
消火栓支管要以栓閥的坐標，標高定位甩口，核定后再穩固消火栓箱，箱體找正穩固后再把栓閥安裝好，栓閥側裝在箱內時應在箱門開啟的一側，箱門開啟應靈活。
不同管徑的管道連接采用三通配件或機械三通配件
3.4水泵安裝
水泵配管安裝應在水泵定位找平找正，穩固后進行。水泵設備不得承受管道的重量。安裝順序為逆止閥，閥門依次與水泵緊牢，與水泵相接配管的一片法蘭先與閥門法蘭緊牢，和線墜找直找正，量出配管尺寸，配管先點焊在這片法蘭上，再把法蘭松開取下焊接，冷卻后再與閥門連接好，最后再焊接與配管相接的另一管段。
配管法蘭應與水泵、閥門的法蘭相符，閥門安裝手輪方向應便于操作，標高一致，配管排列整齊。
3.5消火栓配件安裝
消火栓配件安裝，應在交工前進行。消防水龍帶應折好放在掛架上或卷實、盤緊放在箱內，消防水槍要豎放在箱體內側，自救式水槍和軟管應放在掛卡上或放在箱底。消防水龍帶與水槍、快速接頭的連接，一般用14號鉛絲綁扎兩道，每道不少于兩圈，使用卡箍時，在里側加一道鉛絲，設有電控按鈕時，應注意與電氣專業配合施工。
管道與閥門，水表等附件連接時，附件兩端應設固定支承件。
管道安裝要做到橫平豎直，器具供水口標高位置要準確。
法蘭閥門安裝時，需進行閥體手把開啟關閉動作檢查，管道設備連接時，法蘭需采用雙面焊接，法蘭固定羅栓外露絲扣2~3 扣。絲扣閥門連接時，閥前須設活接配件，以方便日后拆卸維修。閥門安裝位置要合理，方便操作，成排閥門安裝時，標高要一致，操作輪朝向也需統一，保證整體美觀。
水流指示器安裝：一般安裝在水平分支干管。應水平立裝，傾斜度不宜過大，保證葉片活動靈敏，水流指示器前后應保持有5倍安裝管徑長度的直管段，安裝時注意水流方向與指示器的箭頭一致。水流指示器適用于直徑為50～150mm的管道上安裝。
吊架和噴頭的距離應大于0.3m，距末端噴頭的距離應小于0.75m。
吊架應設在相鄰噴頭間的管段上，當相鄰噴頭間距不大于3.6m時可設一個；小于1.8m時可隔段設置。
管道支吊架制作安裝嚴格按照設計要求，參見下表

管道類別	支、吊架最大間距	支、吊架制作安裝
鋼管類	GB50242-2002 表3.3.8	03S402
給水塑料管、復合管	GB50242-2002 表3.3.9	03S402
鋼管	GB50242-2002 表3.3.10	03S402
隔音防噪要求嚴格場所 建筑物內水泵房管道	GB50242-2002 表3.3.8、3.3.9、表3.3.10	彈性支吊架03S402/46.47


    報警閥安裝應設于明顯易于操作的位置，距地高度為1.2米左右，報警閥處地面應有排水措施。報警閥組裝時應按產品說明書和設計要求，閥門處于常開狀態。噴灑立管和消火栓立管安裝要安裝卡件固定，立管底部的支架要牢固，防止立管下墜。
消火栓支管要以栓口中心距地1.1m標高定位甩口，消火栓箱安裝時，應用水平尺檢查正面和側面的垂直度，核定后再穩固消火栓箱，箱門開啟應靈活。
3.6防腐要求和做法，按照設計要求及做法施工，參見下表

類別	防腐要求和做法
埋地鋼管	外壁加強防腐，內壁水泥砂漿防腐
暗裝鋼管、埋地或暗裝鑄鐵管	除銹后樟丹防銹漆二道，環氧瀝青漆或氯磺化聚乙烯漆二道,總厚度不小于3mm
明裝金屬管道、鋼制容器、支吊架	除銹后樟丹防銹漆二道,醇酸磁漆二道
鋼筋混凝土生活水池（箱）	內壁涂飲用水衛生標準的防腐涂料,如防化鞍馬柔韌膜或JGH改性氯磺化聚乙烯涂料


3.7消防管道試壓
(1).消火栓系統試驗水壓采用1.0MPa,保持2h無明顯滲漏。
(2).自動噴水滅火系統試驗壓力采用1.4MPa,試壓方法按《自動噴水滅火系統工程施工及驗收規范》GB50261-2005的規定執行。
管道試壓完畢后，作沖洗工作，清除管道中的雜物。沖洗前先將系統中的流量減壓孔板、過濾裝置拆除，沖冼水質合格后重新裝好，沖洗出的水要有排放去向，不得損壞其它成品。沖洗強度應達到消防時的最大設計流量。噴頭支管安裝要與吊頂裝修同步進行，根據吊頂材料高度定出噴頭的予留口標高，噴灑的規格、類型、動作溫度要符合設計要求，噴頭安裝的保護面積、間距及距墻、柱的距離，應符合規范要求，裝飾盤要貼緊吊頂，安裝噴頭要用專用扳手，嚴禁利用噴頭的框架施擰，附加任何裝飾性涂層，噴頭應放在保護箱內，在安裝現場用一個拿一個，安裝在易受機械損傷處的噴頭，應加設噴頭保護罩填料應采用聚四氟乙烯帶，防止損壞和污染吊頂。噴灑管道支吊架安裝應符合規范要求，不得防礙噴頭噴射效果，在干管、主管均應加防晃固定支架。噴灑管道的固定支架安裝應符合規范要求。
    防晃固定支架應能承受管道、零件、閥門及管內水的總重量和50%水平方向推動力而不損壞或產生永久變形。立管要設兩個方向的防晃固定支架。
    消火栓配件安裝，應在交工前進行。消防水龍帶應折好放在掛架上或卷實、盤緊放在箱內，消防水槍要豎放在箱體內側，自救式水槍和軟管應放在掛卡上或放在箱底部。消防水龍帶與水槍，快速接頭的連接，采用專用接頭連接。
    （3）、質量要求：
    Ａ、自動噴灑的噴頭位置，間距和方向必須符合設計要求和施工規范規定。
    Ｂ、箱式消火栓的安裝應栓口朝外，閥門距地面、箱壁的尺寸符合施工規范規定。水龍帶與消火栓和快速接頭的綁扎緊密，并卷折，掛在托盤或支架上。
    Ｃ、消火栓閥門中心距地面為1.1m，允許偏差20mm。閥門距箱側面為140mm，距箱后內表面為100mm，允許偏差5mm。
    Ｄ、吊架應設在相鄰噴頭間的管段上，當相鄰噴頭間距不大于3.6m，可設一個；小于1.8m，允許隔段設置。
    Ｅ、消防系統施工完畢后，各部位的設備組件要有保護措施，防止碰動跑水，損壞裝修成品；
    報警閥、消火栓箱內附件，各部位的儀表等均應加強管理，防止丟失和損壞；
    噴灑頭安裝時不得污染和損壞吊頂裝飾面。
Ｆ、噴灑頭與吊頂接觸要牢靠，護口盤不偏斜；支管末端彎頭處應加卡件固定，做到噴灑頭成排、成行安裝。
五、安全生產與文明施工
（一）、安全管理措施：
⑴落實安全責任，實施責任管理；
    ⑵安全教育與訓練：安全知識教育，使操作者了解、掌握生產過程中潛在的危險因素及防范措施，新工人入場前做好“三級安全教育”；
    ⑶安全檢查：查思想、查管理、查制度、查現場、查隱患、查事故處理，同時結合季節特點開展防雷電、防坍塌、防高處墜落等，做到邊查邊改；
    ⑷作業標準化，按科學的作業標準，規范人的行為，有利于控制人的不安全行為，減少人失誤；
    ⑸生產技術與安全技術的統一，體現了安全生產責任制的落實，具體的落實“管生產同時管安全”的管理原則。當生產與安全發生矛盾，危及生命或成品時，施工就要停下整改，消除危險因素后再施工；
    ⑹正確對待事故的調查與處理。
（二）、文明施工
建立文明的施工現場，使施工現場和臨時設施范圍內秩序井然，文明安全，環境保持干凈，防火設施完備，做到主管掛帥，系統把關，普遍檢查，建章建制，責任到人，落實整改，嚴明獎懲。
    文明施工的措施有：
    １、組織管理措施：健全管理組織，以項目經理為組長，以管理人員為成員的施工現場文明施工管理組織，接受總承包單位的監督檢查，做好本單位的文明施工，健全管理制度，班組及其他人員一律責任到人，檢查制度，采取綜合檢查與專業檢查相結合，定期檢查與隨時抽查相結合，集體檢查與個人檢查相結合等方法，班組實行自檢、互檢、交接檢制度，做到自產自清、日產日清、工完場清標準管理。
    獎懲制度：制定獎罰細則，堅持獎罰兌現。
    ２、現場管理措施：
    開展安全文明施工活動，整理、整頓、清掃、清潔、素養。
    把施工現場不需要和不合理的人、事、物及時處理，科學合理地安排布置，使人才合理使用物品合理定置，實現人、物、場所在空間上的最佳結合，從而達到科學施工、文明安全生產。
    對施工現場的設備、場地、物品維護打掃，保持現場環境衛生、干凈、無污染，使設備運轉正常。
    注意精神文明、禮貌待人。
    努力提高施工現場全體職工的素質，養成遵章守紀和文明施工習慣，不斷提高施工現場的安全文明施工水平。
合理定置把施工期間所需要的物在空間上合理布置，實現人與物、人與場所、物與場所、物與物之間的最佳結合，使施工現場程序化、標準化、規范化、體現文明施工水平。

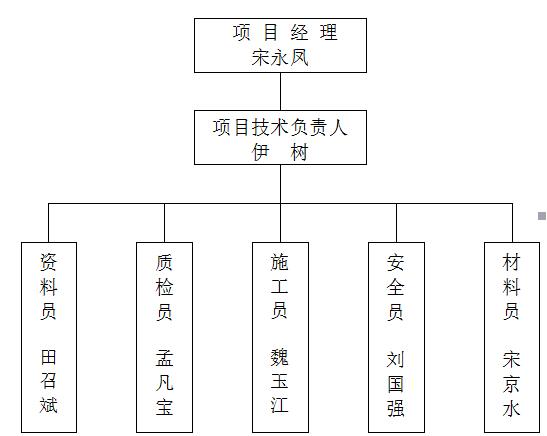

六、項目管理機構

七、確保工程質量的技術組織措施
1基本原則
按照一流管理、一流質量、一流速度、一流服務的項目管理總體思想，實現有計劃、有秩序、程序化的質量管理，強化工序質量控制，創精品工程。
以建設單位、監理單位及政府質監部門的質量管理規定及相關規范標準為準繩，開工后根據具體情況進一步編制詳細的工程質量保證計劃，明確質量控制的措施、方法和檢測手段以及達到的質量標準，為現場施工管理提供質量保證。
2．質量目標
堅持“質量第一、預防為主、防治結合”的原則，通過對原材料以及施工過程中各個施工環節的嚴格控制和監督，高質量地完成所承擔的工程項目，確保本標工程達到“優良”等級，打造精品工程，爭取良好信譽。
3．質量保證措施
編制合理先進的施工方案，確保工程質量，加快工程進度
對施工全過程實行網絡計劃管理，并以日、周短計劃，保月、季長計劃，對未按控制點完成的施工項目除經濟處罰外，及時采取補救措施，盡量減少突擊完成任務，保證工程優質、高速平穩完成。
嚴格施工程序，詳細分解裝置實物構成，制定出科學合理的施工工序，精心組織，嚴格管理，在施工中嚴格按A、B、C三級質量控制計劃，為施工全過程的質量控制明確保證措施，實施工序交接制度，未經自檢、共檢合格的工序不得進行下道工序的施工。
把好原材料質量關，原材料進廠前，除所應具備的材質證明文件外，還必須按有關規范要求配合監理單位進行復檢并報業主檢驗合格后，方準使用。材料、產品按要求及時進行標識，保證材料的使用質量。同時，對所有材料采用單線圖材料管理辦法，以保證最低成本施工。
4.冬季施工組織技術措施
4.1冬季前的準備
4.1.1 組織措施
(1)、冬季施工中的施工程序；施工方法；現場布置；設備、材料的供應計劃；安全防火措施等內容。
(2)、 與當地氣象臺站保持聯系，及時接收天氣預報，防止寒流突然襲擊。
4.1.2 圖紙準備
凡進行冬季施工的工程項目，必須復核施工圖紙，查對其是否能適應冬季施工要求。
4.1.3 現場準備
①根據實物工程量提前組織有關機具、保溫材料進場。
②工地的臨時供水管道及白灰膏等材料做好保溫防凍工作。
③做好冬季耐材及噴涂施工試噴（配）工作，提出施工配合比。
4.1.4 安全與防火
①冬季施工時，要采取防滑措施。特別是施工梯道、架子、坡道經常清理積水、積雪、結冰，必須綁扎可靠的防滑條。
②現場火源應加強管理，嚴禁現場生火取暖。
③電源開關，控制箱等設施要統一布置，加鎖保護，防止亂拉電線，設專人負責管理，防止漏電觸電。
④冬季施工中，凡高空作業（相對高度2.0M）應系安全帶，穿膠底鞋，防止滑落及高空墜落。
4．2其他措施
①冬季施工前須制定專項冬季施工方案，提前做好冬季施工物資和技術準備。
②現場臨時設施要做好保溫、防凍的工作。
③施工現場不得隨意點火取暖，嚴防火災發生。
④建立冬季施工領導小組，檢查、督促冬季施工措施的落實、執行情況。
⑤做好施工人員冬季施工教育工作，將過冬準備工作作到實處。
臨時用電
    5.施工用電
①雨季施工期間要經常檢查所有施工用電設備是否有良好的接地、接零保護，認真檢查所安裝漏電保護器動作可靠性，確保防護措施落實、可靠，避免事故發生。
②現場臨時用電、電纜宜架空敷設，禁止電纜在雨水中浸泡。
③臨時用電線路應裝有漏電保護器，防止觸電傷人。
④電氣開關箱應防雨防水。
八、主要施工機具和勞動力計劃表
主要施工機具計劃表

序號	名稱	規格型號	單位	數量
1	套絲機	Z3T－R4（1/2”-2”）	臺	2
2	套絲機	SG20A	臺	2
3	套絲機	Z3T-R4	臺	1
4	交流電焊機	AC-380VBX1－500	臺	4
5	氣焊工具		套	3
6	電動卷揚機		臺	4
7	電動葫蘆	2-5噸	套	5
8	滑動腳手架	7M	個	10
9	移動腳手架	2M	副	10
10	電動試壓泵		臺	2
11	吊車	25噸	輛	1
12	氧氣		瓶	12
13	乙炔		瓶	6
14	砂輪鋸		臺	2
15	臺鉆		臺	6
16	手電鉆	6-12mm  J222	把	3
17	電錘	φ8—φ38	只	4
18	手砂輪		臺	4
19	水平尺	600mm	把	4
20	鋼卷尺	5米	把	20
21	鋁角尺	200mm	把	6
22	鋼直尺	300mm	把	8
23	氧氣表		塊	5
24	乙炔表		塊	5
25	滾杠	φ76  長2.5米	根	40
26	鋼絲繩	φ15	米	200
27	電動試壓泵		臺	2
28	手提交流電焊機		臺	2
29	臨時配電箱		臺	8
30	數字萬用表		塊	5

注：人員計劃及機具計劃在不同施工階段根據施工進度和現場具體情況作相應調整。



勞動力計劃表：
                                                                 單位：人

按工程施工階段投入的勞動力情況
工種	前期準備	報警與聯動系統配管	報警與聯動系統穿線	管道防腐	管道安裝	系統調試
配管	5	20		8
穿線	10		20
管道防腐	5			5
管道安裝	10				11
系統調試						8


  主要施工工藝及技術措施
一 水消防工程施工方法及措施
消防工程施工前，應到江門市消防局進行消防工程報裝。消防工程使用的噴頭、報警閥、壓力開關、水流指示器、消火栓、水帶、接扣、水槍、消火栓箱等主要系統組件應經國家消防產品質量監督檢測中心檢驗合格的產品.
一、消防供水設施的安裝施工
（一）消防水泵及穩壓泵的安裝
消防水泵安裝工藝：施工準備→基礎施工→泵體安裝→吸水管路安裝→壓水管路安裝→單機調試。
1.水泵安裝：消防水泵、穩壓泵的安裝，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》及《壓縮機、風機、泵安裝工程施工及驗收規范》的有關規定。
（1）檢查泵的安裝基礎的尺寸、位置和標高均符合工程設計要求。
（2）泵的開箱檢查應符合下列要求：應按設備技術文件的規定清點泵的零件和部件，并應無缺件、損壞和銹蝕等；管口保護物和堵蓋應完好；應核對泵的主要安裝尺寸并應與工程設計相符。
（3）出廠時已裝配、調整完善的部分不得拆卸。
（4）電動機與泵連接時，應以泵的軸線為基準找正；電動機與泵之間有中間機器連接時，應以中間機器軸線為基準找正。
（5）整體安裝的泵，縱向安裝水平偏差不應大于0.10/1000,橫向安裝水平偏差不應大于0.20/1000,并應在泵的進出口法蘭面或其他水平面上進行測量；解體安裝的泵縱向和橫向安裝水平偏差均不應大于0.50/1000，并應在水平中分面、軸的外露部分、底座的水平加工面上進行測量。
2.吸水管的安裝
（1）水泵吸水管路的基本要求是不漏氣、不積氣、不吸氣。
（2）當消防水泵和消防水池位于獨立的兩個基礎上，且相互為剛性連接時，吸水管上應加設柔性連接管。
（3）吸水管水平管段上不應有氣囊和漏氣現象。為保證消防水泵能夠安全和及時啟動，水泵的吸水方式應為自灌式。在吸水管路的安裝中，應有沿水流方向連續下升的坡度，一般應大于5‰。
（4）在吸水管如果需要安裝閥門時，應安裝閘閥，不能使用蝶閥。
3.水泵的調試：水泵機組及附件安裝完畢后，需進行單機試驗，在有條件的情況下，應進行帶負荷試驗。
水泵的單機試驗應按以下方法和步驟進行：
（1）檢查配電柜是否符合要求，及電機接線端子是否符合產品要求。
（2）將電機與水泵聯軸器的鍵拆下，使電機與水泵脫離。
（3）將電機進行點試車，檢查轉向及聲音是否正常。
（4）將電機與水泵用鍵連接起來，手動盤車，檢查水泵轉動時是否有雜音。
（5）對水泵機組進行點試車。在水泵沒有水的情況下，不易長時間啟動水泵，以免損壞水泵的軸承。
（6）將水泵的管網管路閘閥關閉，打開試驗管道閘門。啟動水泵機組，觀察管道上的壓力表數值，并對試驗管道的閘閥進行調節，用來控制管道壓力，使管道壓力達到水泵正常工作的壓力值。
（7）觀察安全閥啟動壓力值，并對安全閥調節，使安全閥啟動壓力值為水泵工作壓力值的1.1 倍。
（8）檢查各閥門及管件、焊口是否有滲漏現象。
（9）填寫水泵單機試車單。
泵試運轉時應符合下列要求：
（1）各固定連接部位不應有松動。
（2）轉子及各運動部件運轉正常，不得有異常聲響和磨擦現象。
（3）附屬系統的運轉應正常；管道連接應牢固無滲漏。
（4）滑動軸承的溫度不應大于70℃；滾動軸承的溫度不應大于80℃；特殊軸承的溫度應符合設備技術文件的規定。
（5）泵的安全保護和電控裝置及各部分儀表均應靈敏、正確、可靠。
（二）消防水箱安裝和消防水池施工
1.消防水池、消防水箱的溢流管、泄水管不得與生產或生活用水的排水系統直接相連。
2.管道穿過鋼筋混凝土消防水箱或消防水池時，應加設防水套管；對有振動的管道應加設柔性接頭。進水管和出水管的接頭與鋼板消防水箱的連接應采用焊接，焊接處應作防銹處理。
（三）消防水泵接合器安裝
1.消防水泵接合器的組裝應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行。止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統。
2.消防水泵接合器的安裝應符合下列規定：
（1）地上消防水泵接合器應設置與消火栓區別的固定標志。
（2）墻壁消防水泵接合器的安裝應符合設計要求，設計無要求時，其安
裝高度宜為1.1m，與墻面上的門、窗、孔、洞的凈距離不應小于2.0m。不宜
安裝在玻璃幕墻下方。
二、自動噴水滅火系統安裝
自動噴水滅火系統的施工工藝流程：施工準備→干管安裝→報警閥安裝→立管安裝→噴灑分層干、支管安裝→噴灑頭支管安裝→管道試壓→管道沖洗→減壓裝置安裝→報警閥配件及其他組件安裝、噴灑頭安裝→系統通水調試
（一）施工準備
1.根據現場情況對施工圖進行復核，核對各管道的坐標，標高是否有交叉或排列位置不當的現象。
2.檢查預埋和預留洞是否準確。
3.檢查管道、管件、閥門、設備及組件是否符合設計要求和質量標準。
（二）干管安裝
1.管道材料及連接：自動噴水滅火系統的管道，工作壓力≤1.20MPa 時，采用熱鍍鋅鋼管；工作壓力>1.20MPa 時，采用熱鍍鋅無縫鋼管。DN100 及以下采用絲扣連接， DN100 以上采用溝槽式卡箍連接。無論何種連接方式，均不得減少管道的流通面積。
（1）螺紋連接的要求：管道應采用機械切割，切割面不得有飛邊，毛刺。加工的管子螺紋封面應完整、光滑，不得有缺絲或斷絲，尺寸偏差應符合標準要求。當管道變徑時，應采用異徑焊頭；在管道變徑處不得采用補芯。如必須采用補芯時，三通上可用1 個，四通上不應超過2 個，大于DN50 的管道不得采用補芯。螺紋連接的密封填料應均勻附著在管道的螺紋面上，擰緊螺紋時，不得將填料擠入管內。如果填料采用麻絲時，應在附著在螺紋面加麻絲上涂抹白鉛油，管道連接后清除麻頭，并在接頭處涂防銹漆。
（2）溝槽連接的要求：溝槽式管路連接系統是用壓力響應式密封圈套入兩連接鋼管端部，兩片卡件包裹密封圈并卡入鋼管溝槽，上緊兩圓頭橢圓頸螺栓，實現鋼管密封連接。用電動滾槽機加工溝槽，溝槽寬度、深度按照生產廠家的要求進行加工。噴灑干管用溝槽連接每根配管長度不宜超過6m，直管段可把幾根連接在一起，使用倒鏈安裝，但不宜過長。
2.管道穿過建筑物時的變形縫時，應設置柔性短管。穿過墻體或樓板時應加設套管。
（三）管道支、吊架的安裝
1.  管道支、吊架的最大允許間距主要是由所承受垂直方向載荷來決定，它應滿足強度條件和剛度條件。最大間距見表6-7。
自動噴水管道支、吊架最大間距
公稱管徑    25   32   40    50    65    80    100    125    150
管距（ M）  3.5   4   4.5   5.0   6.0  8.0    8.5    7.0     8.0
2.支、吊架的受力部件，如橫梁、吊桿、螺栓等應符合設計要求和國家規定。
3.支、吊架的安裝位置，不應妨礙噴頭的噴水效果。支、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間距離不宜大于750mm。
4.支、吊架應使管道中心離墻的距離符合設計要求，管道表面離墻或柱子表面的凈距不應小于60mm。大口徑的閥門應設專門支、吊架，不得以管道承重。
5.配水管上每一直管段、相鄰兩噴頭之間的管段上設置的吊架均不宜少于一個；當噴頭之間距離小于1.8m 時，可隔段設置吊架，但吊架的間距不宜大于3.6m。
6.當管子的公稱直徑等于或大于50mm 時，每段配水干管或配水管設置防晃支架不應少于一個；當管道改變方向時，應增設防晃支架。
7.豎直安裝的配水干管應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5-1.8m。
（四）報警閥的安裝
1.報警閥的安裝應具備以下條件：
（1）報警閥的銘牌、規格、型號應符合設計圖紙要求。
（2）報警閥組合體配件完好齊全；閥瓣啟用靈活，密封性好；閥體內清潔無異物堵塞。
（3）系統的主要管網已安裝完畢。
2.報警閥應安裝在明顯而便于操作的地點，距地面高度一般為1m 左右，兩側距墻不小于0.5m，下面不小于距墻1.2m。安裝報警閥的室內地面應采取排水措施。
（五）立管的安裝
1.立管暗裝在豎井內時，在管井內預埋鐵件上安裝卡件固定，立管底部的支、吊架要牢固，防止立管下墜。
2.立管明裝時，每層樓板要預留洞，立管可隨結構穿入，減少立管接口。
（六）分層干管及支管的安裝
1.管道的分支預留口在吊裝前應先預制好，所有預留口均加好臨時堵。
2.需要鍍鋅加工的管道在其他管道未安裝前試裝、試壓、拆除、鍍鋅后再安裝。
3.管道安裝與其他管道要協調好標高。
4.管道變徑時不得采用補芯。
5.向上噴的噴頭有條件的可與分支干管順序安裝好。其他管道安裝完后不易操作的位置也應先安裝好向上噴的噴頭。
6.噴頭分支水流指示器后不得連接其他用水設施，每路分支均應設置測壓裝置。
7.管道坡度。
自動噴水滅火系統中的管道，為了測試，維護和檢修的方便，須及時排空管道中的水，因此在安裝中，管道應有坡度。配水支管坡度不小于4‰，配水管和水平管不小于2‰。
（七）噴頭支管安裝
1.根據噴頭的安裝位置，將噴頭支管做到噴頭的安裝位置，用絲堵代替噴頭擰在支管末端上。
2.根據噴頭濺水盤安裝要求，對管道甩口高度進行復核。要求在安裝完后，濺水盤高度應符合下列規定：
（1）噴頭安裝時，應按設計規范要求確保濺水盤與吊頂、門、窗、洞口和墻面的距離。
（2）當梁的高度使噴頭高于梁底的最大距離不能滿足上述規定的距離，應以此梁作為邊墻對待；如果梁與梁之間的中心間距小于8m 時，可用交錯布置噴頭方法解決。
（3）當通風管道寬度大于2m 時，噴頭應安裝在其腹面以下。
（4）斜面下的噴頭安裝，其濺水盤必須平行于斜面，在斜面下的噴頭間距要以水平投影的間距計算，并不得大于4m。
（5）一般噴頭間距不應小于2m，以避免一個噴頭噴出的水流淋濕另一個噴頭，影響它的動作靈敏度，除非二者之間有一擋水作用的構件。如果噴頭一定要小于2m 時，可在兩噴頭之間安裝專用的擋水板。擋水板的寬為200mm，高150mm，最好是金屬板，擋水板的頂端應延伸至濺水盤上方大約50-75mm 的地方。
（八）管道試壓
系統安裝完后，應按設計要求對管網進行強度，嚴密性試驗，以驗證其工程質量。管網的強度、嚴密性試驗一般采用水壓進行試驗。
1.試壓前應具備的條件
（1）系統安裝符合設計及規范要求。
（2）支、吊架齊全可靠。
（3）預檢合格。
（4）壓力表已校驗。
（5）對不能參加試驗的設備應加以隔離。
（6）加設盲板的部位應有明顯標記并作好記錄。
2.水壓試驗：水壓試驗分強度和嚴密性試驗。水壓試驗應用潔凈水進行，不得用海水或含有腐蝕性化學物質的溶液。試驗時環境溫度不應低于5℃，當低于5℃時，應有防凍措施。
（1）強度試驗：當系統設計工作壓力≤1.0MPa 時，水壓強度試驗壓力應為設計工作壓力的1.5 倍，但不低于1.4MPa；當設計工作壓力大于1.0MPa 時，試驗壓力應為工作壓力加0.4MPa。本工程自動噴淋滅火系統工作壓力：一區為1.20MPa，二區為2.00MPa；試驗壓力：一區為1.60MPa，二區為2.40MPa。水壓試驗的測試點應設在系統管網的最低點，注水時應注意管內的空氣排凈，并緩慢升壓。水壓達到試驗壓力后，穩壓30min，管網不滲不漏，壓力下降不大于0.05MPa 為合格。
（2）嚴密性試驗：嚴密性試驗在水壓強度試驗和管網沖洗合格后進行，試驗壓力為工作壓力，穩壓24h，不滲不漏為合格。
3.氣壓試驗：系統氣壓試驗介質一般為空氣或氮氣。系統氣壓試驗一般為0.3MPa，穩壓24h，壓降不超過0.01MPa 為合格。
（九）管道沖洗
1.沖洗順序：管道沖洗應在試壓合格后分段進行。順序是，先室外，后室內；先地下，后地上；地上部分應按立管，配水干管、配水支管的先后進行。
2.沖洗水量：管道沖洗一般用水沖法。在沖洗前應對系統內的設備采取保護措施，將止回網和報警閥等暫時拆除，待沖洗結束后再復位。沖洗時水流速應不小于3m/s，流量應符合下頁表的規定。
3.沖洗直徑大于100mm 管道時，應對其焊縫、死角和底部進行敲打，但不得損傷管道。
4.水沖洗應連續進行，以出口的水色和透明度與入口的回測基本一致為合格。
（十）報警閥配件及其他組件安裝
1.報警閥配件安裝：報警閥組的配件安裝應在交工前進行，其安裝應符合以下規定：
（1）壓力表應安裝在報警閥上便于觀測的位置。
（2）排水管和試驗閥應安裝在便于操作的地方。
（3）水源控制閥應有可靠的開啟鎖定設施。
（4）濕式報警閥的安裝除應符合上述要求外，還應使報警閥前后的管道能順利充滿水，壓力波動時，水力警鈴不應發生誤報警；每一個防火區都設有一個水流指示器。
2.水流指示器的安裝
（1）水流指示器的安裝應在管道試壓和沖洗合格后進行，水流指示器的規格、型號應符合設計要求。
（2）水流指示器應豎直安裝在水平管道上側，其動作方向應和水流方向 應一致；安裝后的水流指示器葉片、膜片應動作靈活，不應與管壁發生碰擦。
（3）在管道上開孔時，應使用開孔器開孔。不能使用割具開孔，以避免溶渣滴入管內，在使用時卡住葉片。
3.水力警鈴的安裝：水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢測用的閥門。水力警鈴和報警閥的連接應采用鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為DN15 時，其長度不應大于6m 鍍鋅鋼管的公稱直徑為DN20時，其長度不應大于20m；安裝后的水力警鈴啟動壓力不應小于0.05MPa。
4.信號閥的安裝：信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不應小于300mm。
5.排氣閥的安裝：排氣閥的安裝應在系統管網試壓和沖洗合格后進行；排氣閥應安裝在配水管頂部，配水管的末端，且應確保無滲透漏。
6.控制閥的安裝：控制閥的規格、型號和安裝位置均應符合設計要求；安裝方向應正確，控制閥內應清潔、無堵塞、無滲漏；主要控制閥應加設啟閉標志；隱蔽處的控制閥應在明顯處設有指示其位置的標志。
7.壓力開關的安裝：壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動。
8.末端試水裝置的安裝:末端試水裝置宜安裝在系統管網末端或分區管網末端。
（十一）噴頭的安裝
1.在安裝噴頭前，管道系統應經過試壓、沖洗。
2.噴頭在安裝時，應使用專用扳手，嚴禁利用噴頭的框架施擰。如噴頭的框架，濺水盤變形或釋放原件損傷時，應換上規格、型號相同的噴頭，當噴頭孔口小于DN10 時，在干管上應安裝過濾器，以免雜物進入管道，使孔口堵塞。
3.噴灑頭的兩翼方向應成排統一安裝。護口盤要緊貼吊頂，走廊單排的噴頭兩翼應橫向安裝。
（十二）系統調試
1.系統調試內容
（1）水源測試；
（2）消防泵性能試驗；
（3）報警閥性能試驗；
（4）排水裝置試驗；
（5）聯動試驗；
（6）火災模擬試驗。
2.水源測試的內容和要求
（1）檢查室外水源管道的壓力和流量，是否符合設計要求；
（2）核實屋頂上容積是否符合規范規定；
（3）核實消防水池是否符合規范規定；
（4）核實水泵接合器的數量和供水是否滿足系統滅火的要求，并用消防
車進行供水試驗。
3.消防泵性能試驗方法和要求
（1）分別以自動或手動方式啟動消防泵，消防水泵應在5min 內投入正常運行，達到設計流量和壓力，其壓力表指針應穩定。運轉中無異常聲響和振動，各密封部位不得有泄漏現象，各滾動軸承溫度應不高于75℃，滑動軸承的溫度應不高于70℃。
（2）備用電源切換供電時，消防水泵應在1.5min 內投入正常運行，消防泵的上述多項性能應無變化。
4.報警閥性能試驗：濕式報警閥：打開系統試水裝置后，濕式報警閥能及時啟動，經延遲器5-90s 左右后，水力警鈴應準確地發出報警信號，水流指示器應輸出報警信號，并啟動消防泵。
5.系統排水裝置試驗
（1）開啟排水裝置的主排水閥，按系統最大設計滅火水量作排水試驗，并使壓力達到穩定。
（2）試驗過程中，從系統排出的水應全部從室內排水系統排走。
6.系統聯動試驗方法和要求
（1）感煙探測器用專用測試儀輸入模擬煙信號后，應在15s 內輸出報警和啟動系統執行信號，準確、可靠的啟動系統。
（2）感溫探測器專用測試儀輸入模擬信號后，在20s 內輸出報警和啟動系統執行信號，準確、可靠地啟動系統。
（3）啟動一只噴頭或以0.94-1.5L/S 的流量從末端試水裝置處放水，水流指示器、壓力開關、水力警鈴和消防水泵等應及時動作并發出相應的信號。
7.滅火模擬試驗：消防監督部門認為有必要時，要求進行滅火模擬試驗。也就是在個別區域或房間內升溫，使一個或數個噴頭打開噴水，然后驗證其保護面積、噴水強度、水壓。電動報警裝置的聯動是否符合設計要求以及有關規定。
 三、消火栓系統安裝
（一）工藝流程
室內消火栓系統安裝工藝流程：施工準備→干管安裝→支管安裝→箱體穩固→附件安裝→管道試壓、沖洗→系統調試
（二）干管安裝
消火栓系統的管道，工作壓力≤1.20MPa 時，采用熱鍍鋅鋼管；工作壓力>1.20MPa 時，采用熱鍍鋅無縫鋼管。DN100 及以下采用絲扣連接， DN100 以上采用溝槽式連接。干管安裝要求與自動噴淋管道安裝要求相同。在立管安裝時，立管底部的支吊架要牢固，防止立管下墜。在消火栓管道的安裝中，除按設計要求安裝外，還應注意標明各種控制閥門實際的安裝位置，并在施工圖中標明，以免在意外時無法及時關閉閥門，同時閥門應有明顯的標志和狀態顯示。
（三）支管的安裝
消火栓支管要以栓閥的坐標、標高定位甩口，消火栓支管采用絲接。
（四）箱體安裝
消火栓箱是消火栓系統中最直接的設備，是進行滅火時的主要工具，其內部主要有消火栓、水槍、水龍帶。在有的消火栓箱內還設有消防水喉設備。消火栓箱安裝有兩種形式，一種是暗裝，即箱體埋入墻中，立、支管均暗藏在豎井或吊頂中。一種是明裝，即箱體立于地面或掛在墻上，立、支管為明管敷設。
1.暗裝消火栓箱體安裝
（1）根據箱體尺寸及設計安裝位置，檢查預留孔洞位置及尺寸。
（2）將箱體固定在預留孔洞內，用水平尺找平、找正。
（3）箱體外表面距毛墻面應保留土建裝飾厚度，使箱體外表面與裝飾完的墻面相平。
（4）箱體下部用磚填實，其他與墻相接，各面用水泥砂漿填實。
2.明裝消火栓箱體安裝：明裝消火栓箱有掛式和立式兩種。掛式消火栓箱主要為單栓式，立式消火栓箱主要為雙栓式。
（1）掛式消火栓箱安裝
a.根據箱體結構，確定消火栓在箱體中的安裝位置，要求消火栓閥門中心距地面1.1m。
b.根據消火栓在物體中的位置，確定出箱體安裝高度及位置，并在墻上劃出標志線。
c.將消火栓箱用膨脹螺栓固定在墻上。
（2）立式消火栓箱與掛式消火栓箱安裝基本相同，只是在箱體下面需砌
一個水泥臺，以防地面積水滲入消火栓箱。水泥臺的高度為消火栓閥中心距地面距離（1.1m）減去消火栓在箱體中的安裝高度。
（五）消火栓安裝
消火栓是具有內扣式接頭的球形閥式龍頭，有直徑50mm 和65mm 兩種口徑。本高層建筑應選用65mm 口徑。為減少局部水頭損失，并便于在緊急情況下操作，其出水方向宜向下或與設置與消火栓箱成90°并栓口朝外。閥門中心距地面1.1m，允許偏差20mm，閥門距箱側面140mm，距箱后內表面100mm，允許偏差5mm。
（六）管道的試壓和沖洗
  1.管道試壓：系統安裝完后，應按設計要求對管網進行強度，嚴密性試驗，
以驗證其工程質量。管網的強度、嚴密性試驗一般采用水壓進行試驗。
（1）強度試驗： 當系統設計工作壓力≤1.0MPa 時，水壓強度試驗壓力應為設計工作壓力的1.5 倍，但不低于1.4MPa；當設計工作壓力大于1.0MPa時，試驗壓力應為工作壓力加0.4MPa。 水壓試驗的測試點應設在系統管網的最低點，注水時應注意管內的空氣排凈，并緩慢升壓。水壓達到試壓力后，穩壓30min，管網不滲不漏，壓力降不大于0.05MPa 為合格。
（2）嚴密性試驗：嚴密性試驗在水壓強度試驗和管網沖洗合格后進行，試驗壓力為工作壓力，穩壓24h，不滲不漏為合格。在主管道上起切斷作用的主控閥門，必須逐個做強度和嚴密性試驗，其試驗壓力為閥門出廠規定的壓力值。
2.管道沖洗
（1）消火栓在安裝后應分段進行沖洗。沖洗順序應按干、立管、支管進行。
（2）消火栓系統沖洗流量為14-25L/s，水沖洗流速應不小于3m/s，不得用海水或含有腐蝕性化學物質的溶液對系統進行沖洗。
（3）沖洗前，應對系統內的儀表采取保護措施，并將減壓設備暫時拆下，待沖洗工作結束后隨即復位。不允許沖洗的設備應與沖洗系統隔離，沖洗前應檢查管道支、吊架的牢固程度，必要時應予以臨時加固。
（4）對不能沖洗或沖洗后可能留存的臟物、雜物的管道，設備，應采取其他方法進行清理。
（5）沖洗大直徑管道時，應對焊縫、死角和管道底部重點敲打，但不得損傷管子。
（6）沖洗到進、出水色澤一致為合格，管道沖洗合格后，除規定的檢查及恢復工作外，不得再進行影響管內清潔的其他作業。
（七）系統調試
1.系統調試內容
（1）水泵測試；
（2）消防水泵性能試驗；
（3）屋頂消火栓試驗。
2.水源測試：消火栓系統水源測試與自動噴水滅火系統水源測試相同。
3.消防水泵性能試驗與噴淋泵的性能測試要求相同。
4.屋頂消火栓試驗
（1）利用屋頂水箱向系統充水，檢查系統和閥門是否有滲漏現象。
（2）啟動消防穩壓泵，檢查屋頂試驗消火栓水壓力及低層消火栓口壓力，如果消火栓出口處靜水壓超過0.8MPa 時，應設減壓閥減壓。
（3）連接好屋頂試驗消火栓水龍帶及水槍，打開屋頂試驗消火栓，并啟動消火栓泵，此時消火栓水槍充實水柱應不小于13m。
（4）關停消火栓泵，用消防車通過水泵接合器向系統加壓，水槍充實水柱應滿足13m 的要求。
四、系統驗收
系統的竣工驗收，由建設單位主持，公安消防監督機構、建設、設計、施工等單位參加。驗收不合格不得投入使用。
1.系統竣工后，應對系統的供水水源、管網、噴頭布置以及功能等進行檢查和試驗，并填寫系統驗收表。
2.系統的流量、壓力試驗應符合下列要求：通過啟動消防水泵，測量系統最不利點試水裝置的流量、壓力應符合設計要求。
3.消防泵房的驗收應符合下列要求：
（1）消防泵房設置的應急照明、安全出口應符合設計要求。
（2）工作泵、備用泵、吸水泵，出水管及出水管上的泄壓閥、信號閥等的規格、型號、數量應符合設計要求；當出水管上安裝閘閥時應鎖定在常開位置。
（3）消防水泵應采用自灌式引水或其他可靠的水措施。
（4）消防水泵出水管上應安裝試驗用的放水閥及排水管。
（5）備用電源、自動切換裝置設置應符合設計要求。
4.消防水泵接合器數量及進水管位置應符合設計要求，消防水泵接合器應進行充水試驗，且系統最不利點的壓力、流量應符合設計要求。
5.消防水泵驗收應符合下列要求：
（1）分別開啟系統的每一個末端試水裝置，水流指示器、壓力開關等信號裝置功能均應符合設計要求。
（2）打開消防水泵出水管上放水試驗閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換。
6.管網驗收應符合下列要求：
（1）管道的材質、管徑符合設計規范及設計要求。
（2）系統最末端，每一分區系統末端作用每一層系統末端應設置的末端試水裝置、預作用系統設置的排氣閥應符合設計要求。
（3）管網不同部位安裝的報警閥、閘閥、止回閥、電磁閥、信號閥、水流指示器、減壓孔板、節流管、減壓閥、壓力開關、柔性接頭、排水管、排氣閥、泄壓閥等均應符合設計要求。
（4）預作用噴水滅火系統充水時間不應超過3min。
（5）報警閥后的管道上不應安裝有其他用途的支管或水龍頭。
7.報警閥組的驗收就符合下列要求：
（1）打開放水試驗閥，測試的流量、壓力應符合設計要求。
（2）水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m 遠處警鈴聲強，不應小于70 dB。
（3）打開手動放水閥或電磁閥時，雨淋閥組動作應可靠。
（4）控制閥均應鎖定在常開位置。
8.噴頭驗收應符合下列要求：
噴頭公稱動作溫度應符合設計要求。
9.系統進行模擬滅火功能試驗時，應符合下列要求：
（1）報警閥動作，警鈴鳴響。
（2）水流指示器動作，消防控制中心有信號顯示。
（3）壓力開關動作，信號閥開啟，空氣壓縮機或排氣閥啟動，消防控制中心有信號顯示。
（4）電磁閥打開，雨淋閥開啟，消防控制中心有信號顯示。
（5）消防水泵啟動，消防控制中心有信號顯示。
（6）加速排氣裝置投入運行。
（7）其他消防聯動控制系統投入運行。
（8）區域報警器、集中報警控制盤有信號顯示。
二、通風空調工程施工方法及技術措施
一、通風空調設備安裝
通風空調設備到現場必須進行開箱檢查。根據供貨合同和設備裝箱單清點數量，根據施工圖紙，核對設備的名稱、型號、機型、電機、傳動連接方式等，還應檢查外表是否有明顯變形或銹蝕、碰傷等。檢查核對數據應做好記錄，填寫《設備開箱記錄表》，并由建設單位代表、供貨商、施工方共同簽字，檢查資料作為竣工資料備用，應做好保存。設備開箱檢查完畢后，符合要求的設備做好保管或直接搬運至現場安裝。
（一）風機盤管的安裝
1.工藝流程
預檢→電機檢查試轉→表冷器水壓檢驗→放線→吊架制安→風機盤管安
裝→連接配管→檢驗
2.操作工藝
（1）風機盤管在安裝前應檢查每臺電機殼體及表面交換器有無損傷、銹蝕等缺陷。
（2）風機盤管應每臺進行通電試驗檢查，機械部分不得摩擦，電氣部分不得漏電。
（3）風機盤管應逐臺進行水壓試驗，試驗強度應為工作壓力的1.5 倍，定壓后觀察2～3min 不滲不漏。
（4）根據設計圖紙和裝修要求定出風機盤管縱橫方向安裝基準線和標高。
（5）臥式吊裝風機盤管，用4 支Φ10 的圓鋼吊桿吊裝，吊架安裝平整牢固，位置正確。吊桿不應自由擺動，吊桿與托盤相聯應用雙螺母緊固找平正。
（6）用水平尺檢查風機盤管的水平度，并調整吊桿螺絲調水平，風機盤管水管應有排水坡度。
（7）冷凍水管與風機盤管連接采用風機盤管專用不銹鋼軟管，軟管長度不大于300mm。凝結水管采用軟性連接，軟管長度不大于300mm，材質宜用透明膠管，并用喉箍緊固嚴禁滲漏，坡度應正確、凝結水應暢通地流到指定位置，水盤應無積水現象。
（8）風機盤管與冷凍水管，應在管道系統沖洗排污后再連接，以防堵塞熱交換器。
（9）暗裝的臥式風機盤管，吊頂應留有活動檢查門，便于機組能整體拆卸和維修。
3.成品保護
（1）風機盤管運至現場后要采取措施，妥善保管，碼放整齊。應有防雨措施。
（2）冬期施工時，風機盤管水壓試驗后必須隨即將水排放干凈，以防凍壞設備。
（3）風機盤管安裝施工要隨運隨裝，與其他工種交叉作業時要注意成品保護，防止碰壞。
（二）風機的安裝
1.工藝流程
基礎驗收→開箱檢查→搬運→清洗→安裝、找平、找正→試運轉、檢查驗收
2.風機安裝：
（1）風機設備安裝就位前，按設計圖紙并依據建筑物的軸線、邊線線及標高線放出安裝基準線。將設備基礎表面的油污、泥土雜物和地腳螺栓預留孔內的雜物清除干凈。
（2）整體安裝的風機，搬運和吊裝的繩索不得捆縛在轉子、機殼或軸承蓋的吊環上。
（3）整體安裝風機吊裝時直接放置在基礎上，用墊鐵找平找正，墊鐵一般應放在地腳螺栓兩側，斜墊鐵必須成對使用。設備安裝好后同一組墊鐵應點焊在一起，以免受力時松動。
（4）風機安裝在無減震器支架上，應墊上4～5mm 厚的橡膠板，找平找正后固定牢。
（5） 風機安裝在有減震器的機座上時，地面要平整，各組減震器承受的荷載壓縮量應均勻，不偏心，安裝后采取保護措施，防止損壞。
（6） 通風機的機軸必須保持水平度，風機與電動機用聯軸節連接時，兩軸中心線應在同一直線上。
（7）通風機與電動機用三角皮帶傳動時進行找正，以保證電動機與通風機的軸線互相平行，并使兩個皮帶輪的中心線相重合。三角皮帶拉緊程度一般可用手敲打已裝好的皮帶中間，以稍有彈跳為準。
（8）通風機與電動機安裝皮帶輪時，操作者應緊密配合，防止將手碰傷。掛皮帶時不要把手指進入皮帶輪內，防止發生事故。
（9）風機與電動機的傳動裝置外露部分應安裝防護罩，風機的吸入口或吸入管直通大氣時，應加裝保護網或其他安全裝置。
（10）通風機出口的接出風管應順葉輪旋轉方向接出彎管。在現場條件允許的情況下，應保證出口至彎管的直段距離大于或等于風口出口長邊尺寸l.5～2.5 倍。如果受現場條件限制達不到要求，應在彎管內設導流葉片彌補。
（11）風機試運轉：經過全面檢查手動盤車，供應電源順序正確后方可送電試運轉，運轉前必須加上適度的潤滑油；并檢查各項安全措施；葉輪旋轉方向必須正確；在額定轉速下試運轉時間不得少于2h。運轉后，再檢查風機減震基礎有無移位和損壞現象，做好記錄。
3.成品保護
（1）整體安裝的通風機在搬運和吊裝時，與機殼邊接觸的繩索，在棱角處應墊好柔軟的材料，防止磨損機殼及繩索被切斷。
（2）通風機的進排氣管、閥件、調節裝置應設有單獨的支撐；各種管路與通風機連接時，法蘭面應對中貼平，不應硬拉使設備受力。風機安裝后，不應承受其他機件的重量。
二、風管及其部件的制作安裝
風管及其部件采用加工場集中加工，再運至安裝現場進行安裝。風管的加工及制作分工應按流水作業法進行分工，即在加工場安排對風管加工技術精通的技術工人，專門從事風管的加工制作，施工員對加工人員進行制作交底，風管加工工人按要求制作風管及風管支架并檢驗直到合格，并對已做好符合要求的風管及支架標識進行保存。由技術管理人員向專門風管安裝的技術工人進行風管安裝技術交底，按施工圖及已標識制作完成的風管及支架通過材料運輸班搬運至施工現場進行安裝，安裝完成當日進行檢查，當一部分
安裝完成后，由技術管理人員會同建設單位代表、監理單位進行驗收，并用相應表格記錄。
（一）風管及其部件制作
1.施工工序：展開下料剪切 倒角 咬口制作 風管折方 成型方法蘭下料 焊接 打眼沖孔劃線下料 找平找正 圓法蘭下料 打眼沖孔檢驗 成品噴漆 翻邊 鉚法蘭 出廠
2.風管連接
咬口風管采用鍍鋅鋼板制作，風管與風管的連接，采用無法蘭連接和法蘭連接兩種形式。矩形法蘭，當b≤630mm 時采用無法蘭連接，當b>630mm 時采用法蘭連接。無法蘭連接風管的接口應采用機械加工，尺寸應正確、形狀應規則，接口處應嚴密。無法蘭矩形風管接口處的四角應有固定措施。風管無法蘭連接采用承插、插條等形式。
（1）圓形法蘭的加工
先將整根角鋼或扁鋼放在冷煨法蘭卷圓機上按所需法蘭直徑調整機械的可調零件，卷成螺旋形狀后取下。將卷好后的型鋼畫線割開，逐個放在平臺上找平找正。調整的各支法蘭進行焊接、鉆孔。圓法蘭用料規格應符合表6-2的規定。
（2）矩形法蘭的加工
矩形法蘭由四根角鋼組焊而成，劃線下料時應注意焊成后的法蘭內徑不能小于風管的外經，用型鋼切割機按線切斷。下料調直后放在鉆床上鉆出鉚釘孔及螺栓孔、孔距不應大于150mm，宜120 mm。鉆孔后的角鋼放在焊接平臺上進行焊接，焊接時按各規格模具卡緊。法蘭的四角應設置螺栓。矩形法蘭用料規格應符合表6-3 的規定。
3.風管的加固措施
矩形風管邊長大于或等于630mm 和保溫風管邊長大于或等于800mm，其管段長度在1000mm 以上時均應采取加固措施。加固方法是直接在風管上加工壓槽突出的筋條和立咬口，利用鍍鋅進行加固，其觀感好，節省材料，使用效果也較好，本工程主要用這種方式來進行風管的加固。
4.風管與法蘭鉚接
風管與法蘭組合成形時，風管與扁鋼法蘭可用翻邊連接；與角鋼法蘭連接時，風管壁厚小于或等于1.5mm 可采用翻邊鉚接.風管與法蘭鉚接前先進行技術質量復核，合格后將法蘭套在風管上，管端留出10mm 左右翻邊量，管析方線與法蘭平面應垂直，然后使用液壓鉚釘鉗或手動夾眼鉗用鉚釘將風管與法蘭鉚固，并留出四周翻邊。翻邊應平整，不應遮住螺孔，四角應鏟平，不應出現豁口，以免漏風。
5.矩形風管彎頭b≥500mm 時，應設置導流片，導流片的彎曲半徑、間距、長度應符合通風空調施工及驗收規范要求。施工圖標有三通調節閥的風管三通處，制作安裝T306-1 型三通調節閥，三通調節閥在進行風量平衡后，應用不被覆蓋的油漆加以標注。
6.風管成品檢驗后應按圖中主干管、支管系統的順序寫出連接號碼，合理堆放碼好，等待運輸至安裝現場。
7.成品保護
（1）要保持鍍鋅鋼板表面光滑潔凈，放在寬敞干燥的隔潮木頭墊架上，疊放整齊。
（2）法蘭用料分類理順碼放，露天放置應采取防雨、雪措施、減少生銹現象。
（3）風管成品應碼放在平整，無積水，寬敞的場地，不與其他材料，設備等混放在一起，并有防雨措施。碼放應按系統編號，整齊、合理，便于裝運。
（4）風管搬運裝卸應輕拿輕放、防止損壞成品。
（二）風管支、吊架的制作及安裝
1.確定風管標高，按照風管系統所在的空間位置，確定風管支、吊架形式。本工程主要選用吊架，用φ8 的吊桿螺絲加膨脹螺栓固定在樓板或梁上。
2.風管的吊架間距按施工及驗收規范要求，不同規格的風管分別設置，風管水平安裝時，當最大邊長B＜400mm 時，吊架的間距不超過4m；當最大邊長
B≥400mm 時，吊架的間距不超過3m。
3.吊桿螺絲在安裝前先除銹，刷兩遍防紅丹銹漆，再刷一遍灰面漆。與風管連接外的絲扣長出約為1～2cm，并墊上墊片。吊架安裝時應避開測量口、調節閥及防火閥的操作手柄等，以免影響閥門的操作。防火閥必須單獨設置支吊架。
（三）風管及其部件的安裝
1.風管在加工場預制好后，再運至現場安裝（大尺寸風管在現場鑲裝）。
2.風管安裝順序：主管→支管→各類閥件→風口。
3.安裝前，應先按設計及裝修圖紙確定風管安裝標高，劃出風管安裝中心線和風管吊碼安裝線，可用拉線檢查整段風管的標高，調整吊桿螺絲進行
水平度調整。
4.法蘭連接風管，法蘭與法蘭之間選用δ=3mm 橡膠片作墊料（或8501 型
阻燃密封膠帶）。
5.風管上的防火調節閥如果安裝在間墻上，需用普通薄鋼板或鍍鋅鋼板δ=1.2mm 制作保護罩保護調節手柄部位。如果不是安裝在間墻上，則過墻處用δ=1.2mm 以上的薄鋼板或鍍鋅鋼板制作短管與風管連接。防火閥要用固定支架。
6.送風散流器和回風百葉的安裝配合裝修進行，在裝修龍骨調平后，進行散流器和回風百葉的安裝，要求散流器和回風百葉的裝飾面與天花面平。
7.明裝風口要求統一整齊，間距一致，標高相同。
8.風口防火閥安裝前先檢查其外觀、加工質量及動作的靈敏性、可靠性等，安裝位置應按照施工圖要求的位置，安裝方向與氣流一致。
9.成品保護
（1）暫停施工的系統風管，應將風管開口處封閉，防止雜物進入。
（2）風管伸入結構風道時，末端應安裝上鋼板網，以防止系統運行時，雜物進入金屬風管內。
（3）交叉作業較多的場地，嚴禁以安裝完的風管作為支、吊、托架，不允許將其他支、吊架焊在或掛在風管法蘭和風管支、吊架上。
（4）運輸和安裝閥件時，應避免由于碰撞而產生的執行機構和葉片變形。露天堆放應有防雨措施。
三 火災自動報警系統施工
1．布  線
1.1  弱電系統的布線，應符合現行國家標準《電氣裝置工程施工及驗收規范》的規定。
1.2  弱電系統布線時，應根據現行國家標準的規定，對導線的種類、電壓等級進行檢查。
1.3  在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽內的積水及雜物清除干凈。
1.4  不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。
1.5  導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。
1.6  敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理。
1.7  管路超過下列長度時，應在便于接線處裝設接線盒：
1.7.1  管子長度每超過45m，無彎曲時；
1.7.2  管子長度每超過30m，有1個彎曲時；
1.7.3  管子長度每超過20m，有2個彎曲時；
1.7.4  管子長度每超過12m，有3個彎曲時。
1.8   管子入盒時，盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內外側均應套鎖母。
1.9  吊頂內敷設各類管路和線槽時，宜用單獨的卡具吊裝或支撐物固定。
1.10   線槽的直線段應每隔1.0～1.5m設置吊點或支點，在下列部位也應設置吊點或支點：
1.10.1  線槽接頭處；
1.10.2  距接線盒0.2m處；
1.10.3  線槽走向改變或轉角處。
1.11  吊裝線槽的吊桿直徑，不應小于6mm。
1.12  管線經過建筑物的變形縫（包括沉降縫、伸縮縫、抗震縫等）處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
1.13  弱電系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小于20MΩ。
2 . 火災探測器的安裝
2.1  點型火災探測器的安裝位置，應符合下列規定：
2.1.1 探測器至墻壁、梁邊的水平距離，不應小于0.5m；
2.1.2 探測器周圍0.5m內，不應有遮擋物；
2.1.3  探測器至空調送風口邊的水平距離，不應小于1.5m；至多孔送風頂棚孔口的水平距離，不應小于0.5m；
2.1.4  在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m。探測器距端墻的距離，不應大于探測器安裝間距的一半。
2.1.5  探測器宜水平安裝，當必須傾斜安裝時，傾斜角不應大于45°。
2.2   探測器的底座應固定牢靠，其導線連接必須可靠壓接或焊接。當采用焊接時，不得使用帶腐蝕性的助焊劑。
2.3  探測器的“＋”線應為紅色，“－”線應為藍色，其余線應根據不同用途采用其它顏色區分。但同一工程中相同用途的導線顏色應一致。
2.4  探測器底座的外接導線，應留有不小于15cm的余量，入端處應有明顯標志。
2.5  探測器底座的穿線孔宜封堵，裝完畢的探測器底座應采取保護措施。
2.6 探測器的確認燈，應面向便于人員觀察的主要入口方向。
2.7  探測器在即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。
3.  手動火災報警按鈕的安裝
3.1  手動火災報警按鈕，應安裝在墻上距地（樓）面高度1.5m處。
3.2  手動火災報警按鈕，應安裝牢固，并不得傾斜。
3.3  手動火災報警按鈕的外接導線，應留有不小于10cm的余量，且在其端部應有明顯標志。
4.  火災報警控制器的安裝
4.1  火災報警控制器（以下簡稱控制器）在墻上安裝時，其底邊距地（樓）面高度不應小于1.5m；落地安裝時，其底宜高出地坪0.1～0.2ｍ。
4.2  控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施。
4.3  引入控制器的電纜或導線，應符合下列要求：
4.3.1  配線應整齊，避免交叉，并應固定牢靠；
4.3.2  電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易退色；
4.3.3  端子板的每個接線端，接線不得超過2根；
4.3.4  電纜芯和導線，應留有不小于20cm的余量；
4.3.5  導線應綁扎成束；
4.3.6  導線引入線穿線后，在進線管處應封堵。
4.4  控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。
4.5  控制器的接地，應牢固，并有明顯標志。
5.  系統接地裝置的安裝
5.1  工作接地線應采用銅芯絕緣導線或電纜不得用鍍鋅扁鐵或金屬軟管。
5.2  由消防控制室引至接地體的工作接地線，在通過墻壁時，應穿入鋼管或其它堅固的保護管。
5.3  工作接地線與保護接地線，必須分開，保護接地導體不得用金屬軟管。
5.4  接地裝置施工完畢后，應及時作隱蔽工程驗收。驗收應包括下列內容：
5.4.1  測量接地電阻，并作記錄；
5.4.2  查驗應提交的技術文件；
5.4.3  審查施工質量。
四  電氣部分安裝
電纜敷設
1．施工流程
橋梁選擇→外觀檢查→支、吊架安裝→橋架組裝→電纜敷設
室內電纜橋架的安裝宜在管道及空調工程基本施工完畢后進行，并在電纜橋架全部安裝畢后，再進行電纜敷設。
2．橋架安裝
 2.1  一般情況下，可用有孔托盤或梯架。電纜橋架與各種管道平行敷設時，其凈距應符合規定；電纜橋架水平敷設時，支撐跨距一般為1.5～3m，電纜橋架垂直敷設時，固定點間距不宜大于2m。
2.2  由托盤、梯架引出的配置應使用鋼管，當托盤需要開孔時，應用開孔機開孔，嚴禁用氣、電焊割孔。
2.3  電纜橋架應良好接地。
3. 電纜敷設
3.1  電纜敷設前，應對電纜的規格型號、截面、電壓等級檢查，對于1KV以下電纜，用1KV搖表搖測量線間及對地的絕緣電阻，應不低于10MΩ。
3.2  電纜敷設前，為防止電纜排列交叉，應事先將電纜排列好，劃出排列圖表，再按圖表進行施工。
3.3  電纜敷設時，應在電纜終端頭與電纜接頭處留有備用長度。
3.4  電纜敷設時，電纜應從盤的上端引出，避免電纜在支架上及地面摩擦拖拉，當電纜敷設路徑較長時，應將電纜放在滾輪上(每隔2～2.5m處放好滾輪)，引導電纜向前移動。
3.5  電纜沿橋架設時，應單層敷設，并敷設一根整理一根，卡固一根，垂直敷設時電纜每隔1.5m～2m處加以固定，水平敷設的電纜，在電纜的首尾兩端，轉彎及每隔5m～10m進行固定。
3.6  電纜橋架內的電纜，應在首端、尾端、轉彎及每隔50m處，設置標志牌，標志牌上應標明線路編號、型號及起止點。
3.7  電纜在橋架上可以無間距敷設，在橋架內電力電纜的總截面不應大于橋架橫截面的40%，控制電纜不應大于50%，，電纜的彎曲半徑應符合規定(聚氯乙烯絕緣電力電纜為10D)。
4.電纜穿管線路工程
4.1  電纜保護管的內徑與電纜外徑之比不得小于1.5倍。
4.2  一根電纜保護管有直角彎時不應超過2個，并且彎曲半徑不應小于所穿入電纜的最小允許彎曲半徑。保護管連接時，應采用大一級短管套接或采用絲扣連接，并在管接頭兩端焊跨接地線。保護管敷設好后應將兩端管口堵嚴。

5.  配管線工程
5.1  配線工程中非帶電金屬部分的接和接零應可靠。
5.2  在TN-S.TN-C-S系統中，當金屬電線保護管、金屬盒(箱)、塑料電線保護管、塑料盒(箱)混合使用時，金屬電線保護管和金屬盒(箱)必須與保護線地線(PE線)有可靠的電氣連接。
5.3 鋼管的連接應符合下列要求：
5.3.1 采用螺紋連接時，管端螺紋長度不應小于管接頭長度的1/2；
5.3.2 連接后，其螺紋宜外露2-3扣。螺紋表面應光滑、無缺損。
5.4 鍍鋅鋼管和薄壁鋼管應采用螺紋連接或套管緊定螺釘連接，不應用熔焊連接。
5.5 鋼管的接地連接應符合下列要求：
5.5.1 鍍鋅鋼管或可撓金屬電線保護管的跨接接地線宜采用專用接地線卡跨接。
5.5.2 安裝電器的部分應置接線盒。
5.5.3 金屬軟管應可靠接地，且不得作為電氣設備的接地導體。
5.6 保護電線用的塑料管及其配件必須由阻燃處理的材料制成，塑料管外壁應有間距不大于1M的連續阻燃標記和制造廠標。
5.7  塑料管管口應平整，光滑；管與管，管與盒(箱)等器材應采用插入法連接；連接處結合面應涂專用膠合劑，接口應牢固密封，并符合下列要求：
5.7.1 剖開導線絕緣層時，不應損傷芯線；
5.7.2 芯線接后，絕緣帶應包纏均勻緊密，其絕緣強度不應低于導線原絕緣層的絕緣強度；
5.7.3 在接線端子的根部與導線絕緣層的空隙處，應采用絕緣帶包纏嚴密。5.8  瓷夾、瓷柱、瓷瓶、塑料護套線和槽板配線在穿過墻壁或隔墻時，應采用經過阻燃處理的保護管保護；當穿過樓板時應采用鋼管保護，其保護高度與樓面的距離不應小于1.8M，但在裝設開關的位置，可與開關的高度相同。
5.9 當配線采用多相導線時，其相線的顏色應易于區分，相線與零線的顏色應不同，同一建筑物、構筑物內的導線，其顏色選擇應統一；保護地線(PE線)應采用黃綠顏色相間的絕緣導線；零線宜采用淡蘭色絕緣導線。
5.10 對穿管敷設的絕緣導線，其額定電壓不應低于500V。
5.11  不同回路、不同電壓等級和交流與直流的導線，不得穿在同一根管內但下列情況或設計有特殊規定的除外。
5.12  同類照明的幾個回路，可穿同一根鋼管內，但管內導線總數不應多于八根。
5.13  同一交流回路的導線應穿于同一鋼管內。
5.14 導線在管內不應設有接頭和扭結，接頭應設在接線盒(箱)內。
5.15 管內導線包括絕緣層在內的總截面積不應大于管子內空截面積的40%。
5.16  導線在槽板內不應設接頭，接頭應置于接線盒或器具內，蓋板不應擠傷導線的絕緣層。
5.17  塑料線槽須經阻燃處理，處壁應有間距不大于1M的連續阻燃標記制造廠標。
5.18  導線的規格和數量應符合設計規定；當設計無規定時，包括絕緣層在內的導線總截面積不應大于線槽橫截面積的60%。
5.19  在可拆卸蓋板的線槽內，包括絕緣層在內的導線接頭處所有導線總截面積之各，不應大于線槽橫截面積的75%；在不易拆卸蓋板的線槽內，導線的接頭應置于線槽的連接線內。
5.20  金屬線槽應可靠接地或接零，但不應作為設備的接地導體。
   盤、柜 的 安 裝
1. 一般要求
1.1 基礎型鋼的安裝應符合下列要求：
1.1.1 允許偏差應符合表2.0.1的規定。
1.1.2  基礎型鋼安裝后，其頂部宜高出抹平地面10mm；手車式成套柜按產品技術要求執行。基礎型鋼應有明顯的可靠接地。
基礎型鋼安裝的允許偏差

項    目	允  許  偏  差
	mm/m	mm/全長
不直度	＜1	＜5
水平度	＜1	＜5
位置誤差及不平行度		＜5

1.2盤、柜安裝在震動場所，應按設計要求采取防震措施。
1.3盤、柜及盤、柜內設備與各構件間連接應牢固。主控制盤、繼電保護盤和自動裝置盤等不宜與基礎型鋼焊死。
1.4盤、柜單獨或成列安裝時，其垂直度、水平偏差以及盤、柜面偏差和盤、柜間接縫的允許偏差應符合下表的規定。
盤、柜安裝的允許偏差

項      目		允許偏差(mm)
垂直度(每米)		＜1.5
水平偏差	相鄰兩盤頂部	＜2
	成列盤頂部	＜5
盤間偏差	相鄰兩盤邊	＜1
	成列盤面	＜5
盤間接縫		＜2

   模擬母線應對齊，其誤差不應超過視差范圍，并應完整，安裝牢固。
1.5  端子箱安裝應牢固，封閉良好，并應能防潮、防塵。安裝的位置應便于檢查；成列安裝時，應排列整齊。
1.6  盤、柜、臺、箱的接地應牢固良好。裝有電器的可開啟的門，應以裸銅軟線與接地的金屬構架可靠地連接，成套柜應有供檢修用的接地裝置。
1.7 成套柜的安裝應符合下列要求：
1.7.1 機械閉鎖、電氣閉鎖應動作準確、可靠。
1.7.2 動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密。
1.7.3 二次回路輔助開關的切換接點應動作準確，接觸可靠。
1.7.4 柜內照明齊全。
1.8  盤、柜的漆層應完整，無損傷。固定電器的支架等應刷漆。安裝于同一室內且經常監視的盤、柜，其盤面顏色宜和諧一致。
2. 盤、柜上的電器安裝
2.1  電器的安裝應符合下列要求：
2.1.1 電器元件質量良好，型號、規格應符合設計要求，外觀應完好，且附件齊全，排列整齊，固定牢固，密封良好。
2.1.2  各電器應能單獨拆裝更換而不應影響其它電器及導線束的固定。
2.1.3  發熱元件宜安裝在散熱良好的地方；兩個發熱元件之間的連線應采用耐熱導線或裸銅線套瓷管。
2.1.4  熔斷器的熔體規格、自動開關的整定值應符合設計要求。
2.1.5  切換壓板應接觸良好，相鄰壓板間應有足夠安全距離，切換時不應碰及相鄰的壓板；對于一端帶電的切換壓板，應使在壓板斷開情況下，活動端不帶電。
2.1.6  信號回路的信號燈、光字牌、電鈴、電笛、事故電鐘等應顯示準確，工作可靠。
2.1.7 盤上裝有裝置性設備或其它有接地要求的電器，其外殼應可靠接地。
2.1.8 帶有照明的封閉式盤、柜應保證照明完好。
2.2  端子排的安裝應符合下列要求：
2.2.1 端子排應無損壞，固定牢固，絕緣良好。
2.2.2  端子應有序號，端子排應便于更換且接線方便；離地高度宜大于350mm。
2.2.3  回路電壓超過400V者，端子板應有足夠的絕緣并涂以紅色標志。
2.2.4  強、弱電端子宜分開布置；當有困難時，應有明顯標志并設空端子隔開或設加強絕緣的隔板。
2.2.5  正、負電源之間以及經常帶電的正電源與合閘或跳閘回路之間，宜以一個空端子隔開。
2.2.6  電流回路應經過試驗端子，其它需斷開的回路宜經特殊端子或試驗端子。試驗端子應接觸良好。
2.2.7  潮濕環境宜采用防潮端子。
2.2.8  接線端子應與導線截面匹配，不應使用小端子配大截面導線。
2.3 二次回路的連接件均應采用銅質制品；絕緣件應采用自熄性阻燃材料。
2.4 盤、柜的正面及背面各電器、端子牌等應標明編號、名稱、用途及操作位置，其標明的字跡應清晰、工整，且不易脫色。
2.5  盤、柜上的小母線應采用直徑不小于6mm的銅棒或銅管，小母線兩側應有標明其代號或名稱的絕緣標志牌，字跡應清晰、工整，且不易脫色。
2.6 二次回路的電氣間隙和爬電距離應符合下列要求：
2.6.1、盤、柜內兩導體間，導電體與裸露的不帶電的導體間，應符合下表的要求。
允許最小電氣間隙及爬電距離(mm)

額定電壓(V)	電氣間隙		爬電距離
	額定工作電流		額定工作電流
	≤63A	＞63A	≤63A	＞63A
≤60	3.0	5.0	3.0	5.0
60＜U≤300	5.0	6.0	6.0	8.0
300＜U≤500	8.0	10.0	10.0	12.0


2.6.2  屏頂上小母線不同相或不同極的裸露載流部分之間，裸露載流部分與未經絕緣的金屬體之間，電氣間隙不得小于12mm；爬電距離不得小于20mm。
3.二次回路結線
3.1 二次回路結線應符合下列要求：
3.1.1按圖施工，接線正確。
3.1.2 導線與電氣元件間采用螺栓連接、插接、焊接或壓接等，均應牢固可靠。
3.1.3 盤、柜內的導線不應有接頭，導線芯線應無損傷。
3.1.4  電纜芯線和所配導線的端部均應標明其回路編號，編號應正確，字跡清晰且不易脫色。
3.1.5 配線應整齊、清晰、美觀，導線絕緣應良好，無損傷。
3.1.6 每個接線端子的每側接線宜為1根，不得超過2根。對于插接式端子，不同截面的兩根導線不得接在同一端子上；對于螺栓連接端子，當接兩根導線時，中間應加平墊片。
3.1.7 二次回路接地應設專用螺栓。
3.1.8 盤、柜內的配線電流回路應采用電壓不低于500V的銅芯絕緣導線，其截面不應小于2.5mm；其它回路截面不應小于1.5mm；對電子元件回路、弱電回路采用錫焊連接時，在滿足載流量和電壓降及有足夠機械強度的情況下，可采用不小于0.5mm截面的絕緣導線。
3. 2 用于連接門上的電器、控制臺板等可動部位的導線尚應符合下列要求：
3.2.1應采用多股軟導線，敷設長度應有適當裕度。
3.2.2 線束應有外套塑料管等加強絕緣層。
3.2.3 與電器連接時，端部應絞緊，并應加終端附件或搪錫，不得松散、斷股。
3.3在可動部位兩端應用卡子固定。
3.4  引入盤、柜內的電纜及其芯線應符合下列要求：
3.4.1 引入盤、柜的電纜應排列整齊，編號清晰，避免交叉，并應固定牢固，不得使所接的端子排受到機械應力。
3.4.2  鎧裝電纜在進入盤、柜后，應將鋼帶切斷，切斷處的端部應扎緊，并應將鋼帶接地。
3.4.3  使用于靜態保護、控制等邏輯回路的控制電纜，應采用屏蔽電纜。其屏蔽層應按設計要求的接地方式接地。
3.4.4 橡膠絕緣的芯線應外套絕緣管保護。
3.4.5  盤、柜內的電纜芯線，應按垂直或水平有規律地配置，不得任意歪斜交叉連接。備用芯長度應留有適當余量。
3.4.6 強、弱電回路不應使用同一根電纜，并應分別成束分開排列。
3.5 直流回路中具有水銀接點的電器，電源正極應接到水銀側接點的一端。

項目	計劃內開始時間	計劃結束時間	人 數	備注
消防管道安裝	2006.4.6	2006.5.6	6
消防箱安裝	2006.4.30	2006.5.20	4
噴淋管道安裝	2006.4.6	2006.6.20	10
噴淋設備安裝	2006.4.20	2006.5.20	4
噴頭安裝	2006.6.10	2006.7.10	6
防火卷簾安裝	2006.6.10	2006.6.18	6
報警線管安裝	2006.4.6	2006.5.28	8
報警管內穿線	2006.4.28	2006.6.10	8
探頭、主機安裝	2006.6.01	2006.7.10	6
風管安裝	2006.4.08	2006.5.11	8
風機安裝	2006.5.08	2006.5.15	6
配電室內線管安裝	2006.4.06	2006.6.01	10
管內穿線	2006.4.30	2006.6.10	6
照明燈具安裝	2006.6.01	2006.7.15	12
冷氣主機安裝	2006.5.08	2006.5.15	6
其它相關輔助工程	2006.4.01	2006.7.30	8
各系統調試驗收	2006.7.08	2006.7.30	30

 智淼君安（江蘇）消防工程技術有限公司http://www.sddptczx.com.cn/
       海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://www.sddptczx.com.cn/；海灣消防服務熱線：4006-598-119

本文網址：http://www.sddptczx.com.cn/gongchenggaizao/8738.html

關鍵詞：消防工程施工方案
